一、产品概述
BS-302D系列交流电压变送器是一种利用光电隔离原理将被测交流电压转换成与原边电压成比例输出的直流电流或直流电压信号的测量模块，原副边之间高度绝缘，具有确度高、高线性度、高集成度、体积小结构简单、长期工作稳定且适也各种工作环境的特点，.广泛地应用在电力、石油、媒矿、化工、铁路、通讯、楼宇自控等行业的电气设备的控制及检侧，用于测量交流电压，精确度高，导轨安装，原副边高度绝缘。
二、产品基本功能和技术参数
01、输入电压：0-800V，0-1000V，0-1500 V，0-2000V，自定义（可根据用户要求定做量程）
02、输出信号：标准电压DC0-5V, DC0-10V ，标准电流DC 4-20mA,DC 0-20mA
03、过载能力：3000 Vac
04、精度：0.5%
05、线性度误差：0.2%
06、供电电源：DC24V
07、反应时间：小于10ms
08、耗电：50mA，（电流输出型+IS）
09、负载电阻：大于5000欧（电压输出型），小于450欧（电流输出型）
10、工作温度：-10-70℃
11、储存温度：-55-85℃
12、重量：约0.2Kg
13、工作湿度：20-85%，无凝露环境
三、结构图

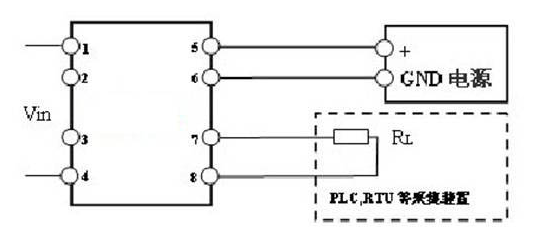

四、接线图：
1、4：电压输入
5：24VDC电源正
6：24VDC电源负（GND）
7：输出正
8：输出负

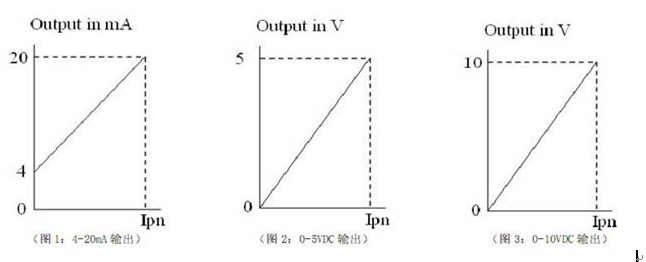

五、输出曲线
六、注意事项
01、接线时注意接线端子的裸露导电部分，尽量防止ESD冲击，需要有专业施工经验的工程师才能对该产品进行接线操作.电源、输入、输出的各连接导线必须正确连接.不可错位或反接，否则可能导致产品损坏.
02、产品安装使用环境应无导电尘埃及腐蚀性
03、产品上所安装的电位器为公司内部调试校准所用，用户不可调整.
04、剧烈震动或高温也可能导致产品损坏，请注意使用场合.
05、请注意电击危险，安装好后.操作人员勿触摸任何裸露导电部分.必要时可对传感器进行防护.
