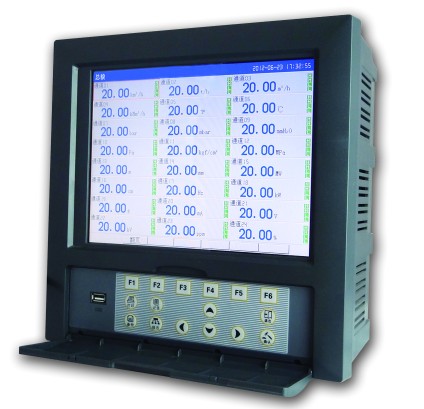

1-40通道彩屏无纸温度记录仪

型号：SY5000

一、产品概述

SY5000无纸温度记录仪1通道到40通道，每通道支持各种信号切换输入，均可单独设置

组态和输入类型，可测量-200-1800℃区间范围内的温度，还配有U盘接口、232数据线接口和数据管理

软件，用户可通过U盘或者数据线来转存仪表内的数据到电脑，记录仪配用的电脑专用数据分析软件，

可自动生成时时及历史数据列表和曲线图，方便用户对记录数据进行跟踪查看、分析、统计等。

二、功能特点和技术参数

01、记录测量通道数：1-40通道，可根据要求定做1通道、2通道、3通道……40通道。

02、温度测量范围：区间-200-1800℃（用户可根据需要自行在仪表上设置温度测量范围）

03、支持传感器输入信号：

热电阻：PT100、CU50   热电偶：K、E、S、J、B、T

标准电压：0-5V、1-5V   标准电流：4-20mA、0-10mA   电阻信号：0-350欧      频率信号：0-10KHZ

04、精度：±0.2%F•S（即测量范围满量程的±0.2%）

05、记录间隔时间和存储容量：

记录间隔zui小1秒，以秒为单位，用户可自行设置，储存容量为248M

06、系统参数设定：仪表可以设置管理密码，调整系统时间，各通道输入信号切换、各种测量范围任

意设定、小数点位置调整，每通道测量误差修正值设定、等各种参数。

07、仪表显示：时时显示当前测量值（可分别查看各通道数据，也可在一个屏幕上同时查看所有通道

的数值），时时显示当前测量曲线图、柱状图，可查阅历史数据，历史曲线图。

08、显示器：彩屏282×282（10.4寸）显示屏，LED背光

09、电源：85-265VAC、50Hz±5%

10、功耗：＜8W

11、馈电：8组DC24V输出

12、热电偶冷端补偿误差：±1℃

13、断电保护时间：用FLASHMEMORY保存设置参数和历史数据，断电后数据可一直保存、

采用硬件时钟、掉电后也能准确运行。

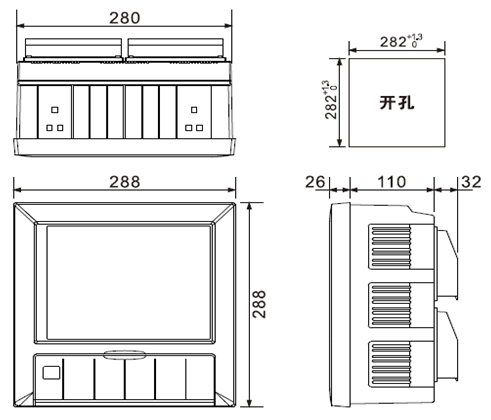

14、外型尺寸：

15、U盘导出功能：仪表标配有U盘输出口，可将所有储存于仪表的数据通过U盘导出上传到电脑

16、232通讯：仪表标配有232通讯接口，可通过232数据线将仪表和电脑连接，实现实时通讯、

可上传历史数据等

17、数据管理软件：仪表配有数据管理软件，软件采用流行的windows界面；可以通过简单操作，完成

记录仪的各项参数设置，软件支持联机状态下的时时数据和时时曲线显示，使用软件可读取历史数据，

读取方式可全部读取或者根据时间短选择性读取，被读取的历史数据，软件会将其自动转换成数据列表和

历史曲线图，另外用户还可根据需要自定义调整历史曲线图的时间长短、测量记录数据的显示范围及量

程间隔刻度等。软件支持数据导出，所有数据可以按照Txt或者Excel、Jpg格式进行导出。

18、485通讯：可增加485通讯，可支持1公里内仪表和电脑的实时通讯,（选配功能，定货需说明）

19、继电器输出：可增加zui多36个继电器输出，用户可根据要求自由设定作为其中某通道的上限、

上上限或者下限，下下限，触点容量3A、220V，默认为常开（该功能为仪表选配功能，定货需说明）

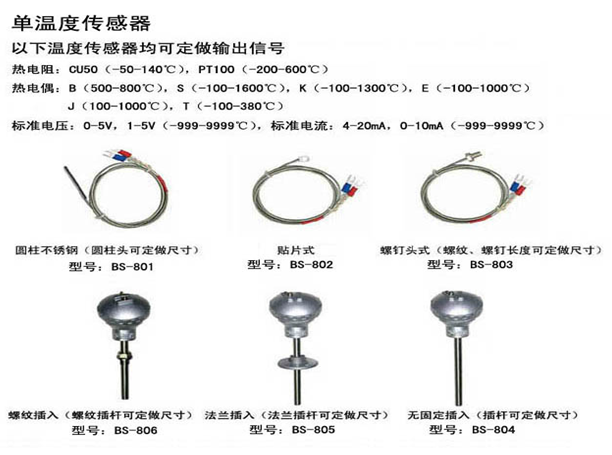

20、温度传感器选择、对应输入信号和测量范围（用户可选择配套的传感器，也可自行配置传感器）

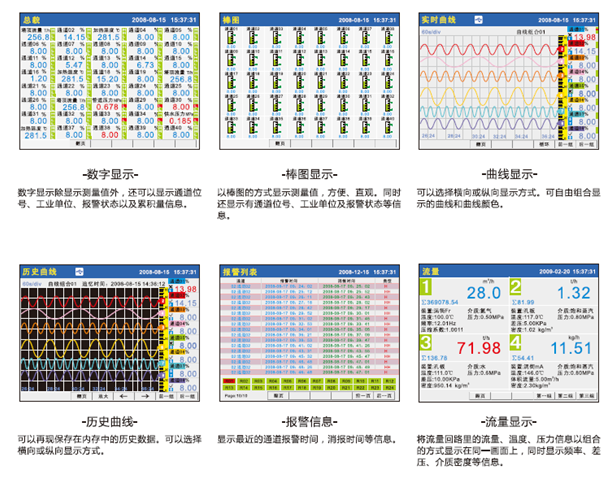

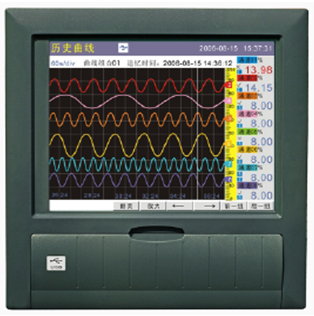

三、仪表部分显示画面

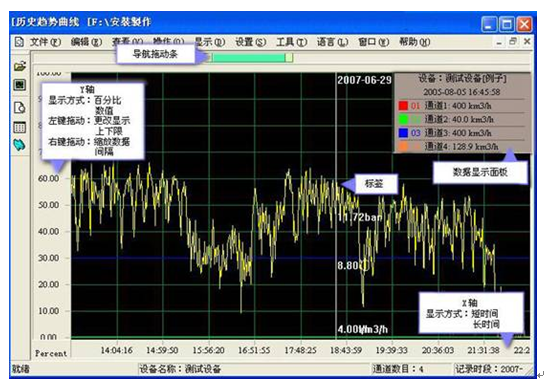

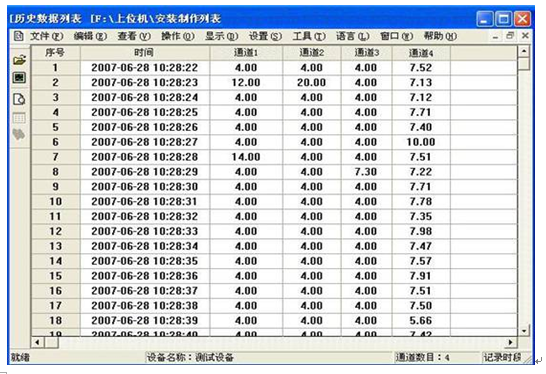

四、电脑软件部分显示画面

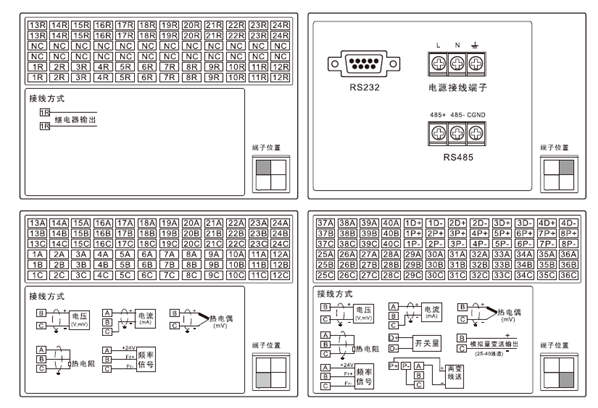

五、仪表接线图

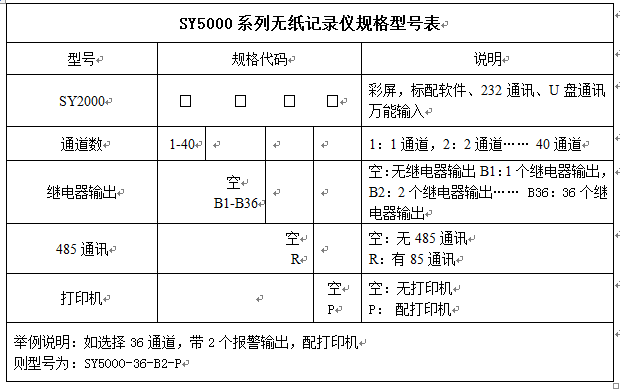

六、产品型号规格选择表
